颚式破碎机

颚式破碎机

进料粒度:120-1500mm

生产能力:1-2200t/h

出料粒度:10-400mm

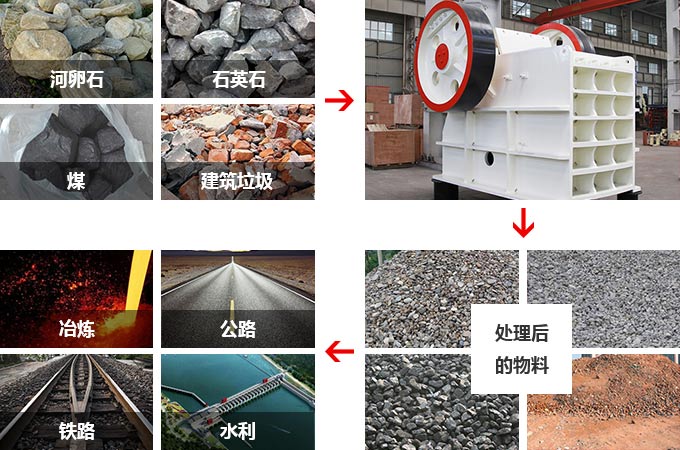

适用物料:石灰石、石英石、铁矿石、青石、河卵石、花岗岩、玄武岩、页岩、铜矿、钢渣、建筑垃圾等。

应用范围:矿山、化工、建筑、煤矿开采、砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、建材、冶炼等。

24小时服务热线:
0371-67772727

颚式破碎机简介

颚式破碎机(鄂式破碎机),俗称鄂破,由动鄂和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。被破碎物料的 高抗压强度为320Mpa。

颚式破碎机产品全面讲解视频

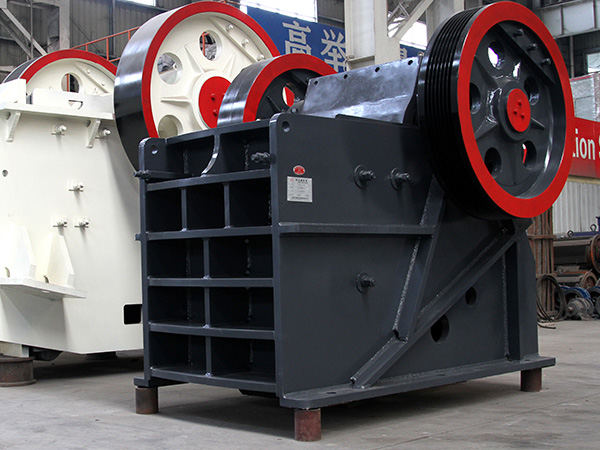

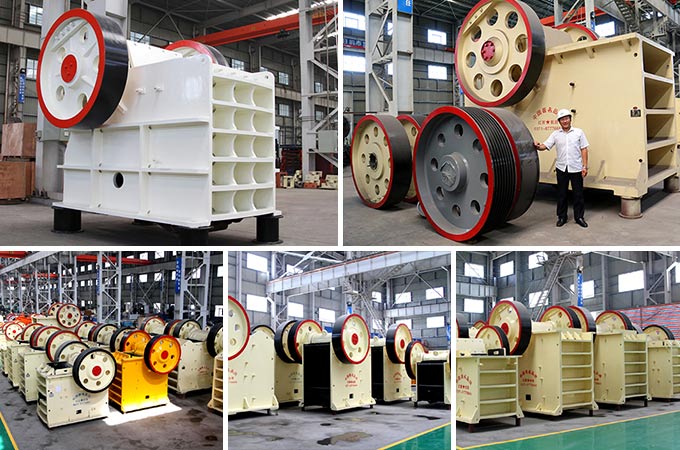

颚式破碎机

颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

鄂破

颚式破碎机类型

1.液压颚式破碎机

2.无磨削颚式破碎机

3.冲击颚式破碎机

颚式破碎机

4.直接驱动颚式破碎机

5.双腔颚式破碎机

6.楔辊式颚式破碎机颚式破碎机

7.欧版颚式破碎机

性能特点

颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。颚式破碎机结构简单,制造容易,工作可靠,使用维修方便。

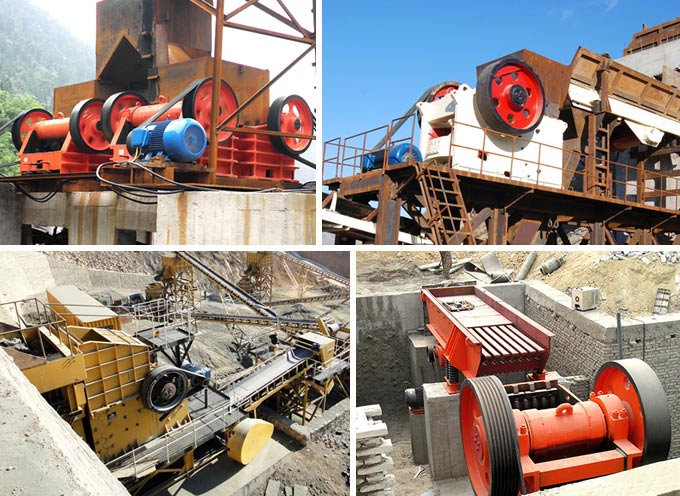

颚式破碎机

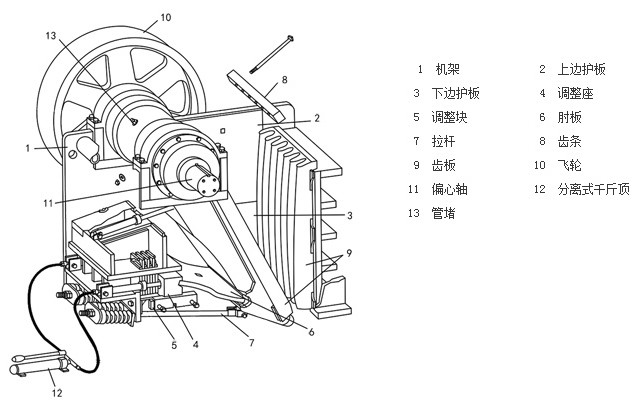

产品结构

1.机架

机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

2.颚板和侧护板

定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

3.传动件

偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

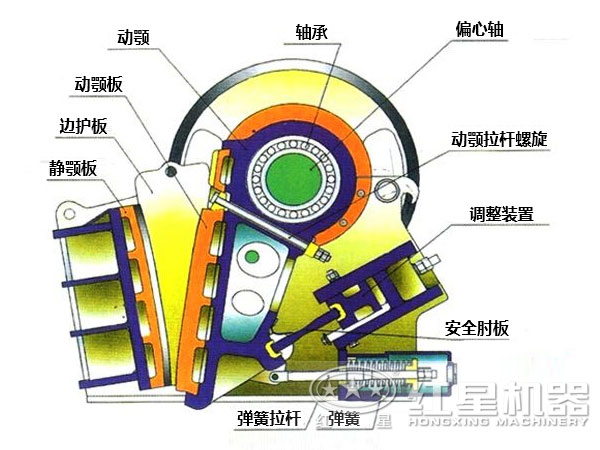

颚式破碎机结构图

4.调节装置

调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5.飞轮

颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。

6.润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

工作原理

动颚悬挂在偏心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动颚上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比i一般为3-6.由于运动轨迹简单,故称简单摆动颚式破碎机。

简摆颚式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动颚垂直位移较小,加工时物料较少有过度破碎的现象,动颚颚板的磨损较小。

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
