复合式破碎机

复合式破碎机简介

复合式破碎机简称复合破，也叫复合制砂机，是破碎生产线和制砂生产线中常用设备之一，主要用于中、小型破碎水泥生料、熟料，用于建筑用砂、铁矿石、砂岩、石膏、煤矸石、块煤等其它中硬矿石的一种无筛条、可调式细碎制砂设备。

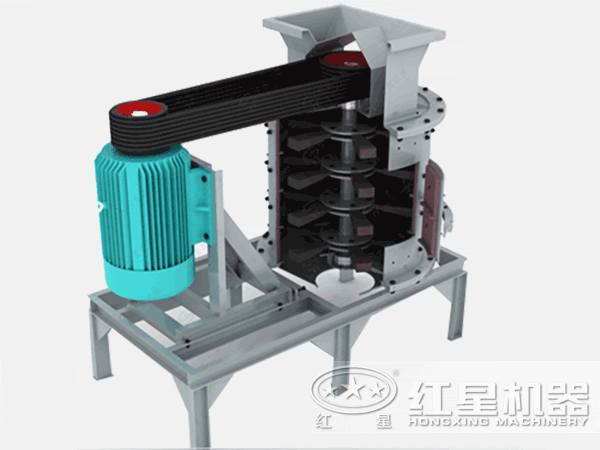

复合式破碎机

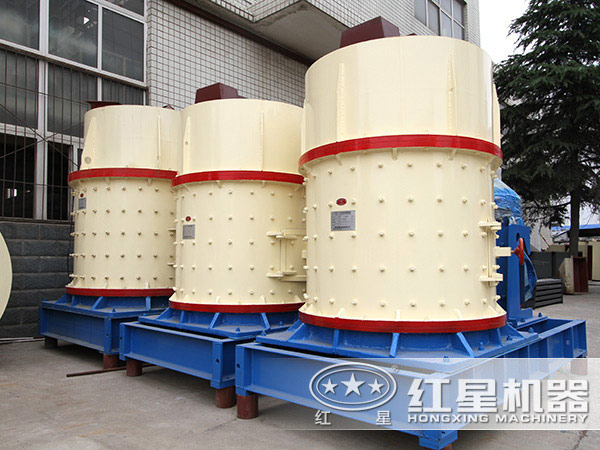

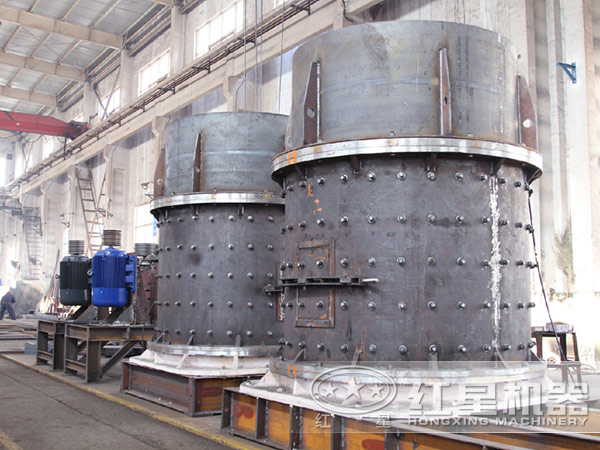

复合破生产车间

性能特点

相比与其它类型的破碎机，红星复合破产量功效更高，破碎比更大，并且可以自由调节，而不受板锤和衬板磨损的影响。破碎物料含水量较大时也不容易堵塞，进入不可破碎物可自动排出，不会造成设备损坏，整个复合破的使用寿命更长，运作平稳、噪音低、维修方例，开启工作仓门即可轻松更换损件。

(1)结构简单合理、运行成本低。利用石打石原理，磨损小;

(2)破碎率高、节能;

(3)具有细碎、粗磨功能;

(4)受物料水分含量影响小、含水份可达8%左右;

(5)更工作噪声低于75分贝（db级），粉尘污染少;

(6)适合破碎中硬、特硬物料;

(7)产品成立方体，堆积密度大，铁污染极小;

(8)叶轮自衬磨损小、维修方便。

产品结构

1、筒体：筒体是立式复合破碎机主要组成部件，呈圆柱体形状，采用钢性材质焊接铸造而成。它的作用是为物料提供破碎空间，同时还具有保护其他零部件损坏的作用。

2、主力破碎部件：主要包括转子轴承、锤头、衬板三个部分，并且每个部件在机器破碎中都起着不同的作用，它们之间通过相互协作来完成对物料的破碎作业。

3、传动装置：传动装置是为机器传送动力的部件总和，它主要有飞轮、三角带、电机等部件组成。传动装置对破碎机的生产效率有着直接性的影响，因此需要对各个部件定时检查，来保证传动部件的完整性能。

4、进料口、排料口：进料口和排料口也是立式复合式破碎机结构组成之一，进料口是为破碎机喂料的入口，而出料口是指破碎完成物料的出口。复合式破碎机的进料口和出料口的尺寸有很严格的要求，尺寸的大小和复合式破碎机型号有着直接的关系。

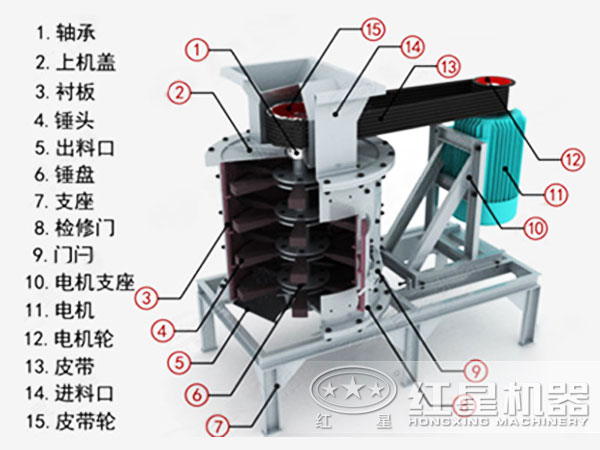

复合式破碎机结构图

工作原理

物料由料斗进入到机腔中后，在离心力的作用下甩向反击板，在与反击板直接，和物料与物料之间形成碰撞，摩擦形成破碎，以便进入锥子腔中，在经过锥腔中形成的涡流的多次摩擦碰撞达到 终破碎，从下部直通排出，形成闭路多次循环，由筛分设备控制达到所要求的成品粒度。

复合破安全操作规程

1、开机前闭紧复合式破碎机机体仓门，开启仓门要让机器停稳，以防发生危险。

2、复合破必须空载起动，待运转正常后方可下料生产。

3、入料粒度要按规定要求，过大会加速复合破的损坏。

4、破碎过程中如发现异常现象，应立即停机检查，排除故障后再进行生产。

5、定期向转动轴承部位加入润滑油。
