对辊式破碎机

对辊式破碎机

进料粒度:≤25-≤100mm

生产能力:5-100t/h

出料粒度:0.5-30mm

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矿石等。

应用范围:适用于冶金、建材、耐火材料等工业部门中、高等硬度物料的破碎,2PG700×400型对辊式破碎机针对河卵石制砂效果佳。

24小时服务热线:
0371-67772727

对辊式破碎机简介

对辊式破碎机(又称对辊破),具有结构简单、轻便、工作可靠、价格低、产品粒度均匀等优点,主要用于冶金、建材、耐火材料等工业部门中破碎中、高等硬度的物料,是制砂生产线中不可缺少的破碎设备之一。

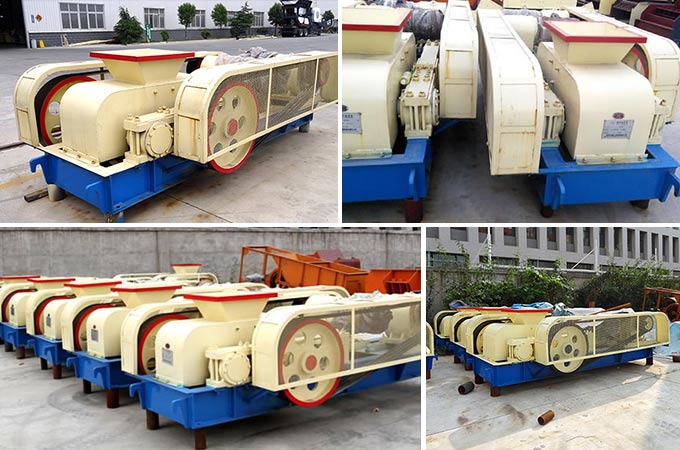

对辊式破碎机

对辊式破碎机分类

对辊式破碎机的种类很多,按辊面的情况分,有光滑和非光滑辊面两种,按辊子轴承的构造不同,又分为固定轴式,单可动轴式及双可动轴式三种,前后两种都使用极少,只有单可动轴式应用 广。目前在选矿厂中,应用的是单可动轴式光滑辊面的对辊式破碎机,在选煤厂中则常用非光滑面的对辊式破碎机。

对辊式破碎机安装、调试和试运转:

(一)安装和调整

使用单位参考本说明书所附之地基图,设计基础施工图,将机器稳固定装在专门设计的基础上,为了更好地承受机器在工作时所产生的均力,可以在底架下安放枕木木条使整台机器与枕木木条贴合,并留出出料位置。

本机器以完整的装配形式供应,但须仔细检查在运输过程中式较长时间的贮存过程中,机器有无损伤,滑动部分和润滑部分有无锈蚀,确定机器完整无损后方可进行安装,机器安装,并找准水平之后,然后按图纸进行传动部分的安装,传动皮带应调整到松紧适当的位置上,压力弹簧须调到适当位置方可。

全部安装结束后还要严格地检查各紧固部分不得有松动现象。

(二)试运转机

机器安装完毕后,正式投入生产前,必须进行试运转。

1、空动转试验:机器在使用现场,须进行不少于2小时连续空运转试验,动转时轴承温升不得超过30℃、 高温长不得大于40℃,链轮、减速机、三角皮带轮和轧辊等部分转动应平稳,无不正常的噪声,轧辊间不得碰撞。

2、负荷试验:在空运转试验达到良好的基础上,方能进行负荷运转试验,负荷试验时间不得少于连续运转8小时。测定其实际出料度及产量是否符合要求,并保证轴承温升不得超过35℃,破碎机工作应平稳,不应有较剧烈的振动,各紧固件应牢靠。各润滑点必须充满润滑油脂。密封应良好,无渗漏现象。

运转时如发现产量或粒度不符合要求时,可利用活动装置后端调整螺栓来调整,如发现运转时电流波动不稳定,则应检查一下进料粒度是否符合要求,负荷试验正常后即可投入生产使用。

对辊式破碎机注意事项:

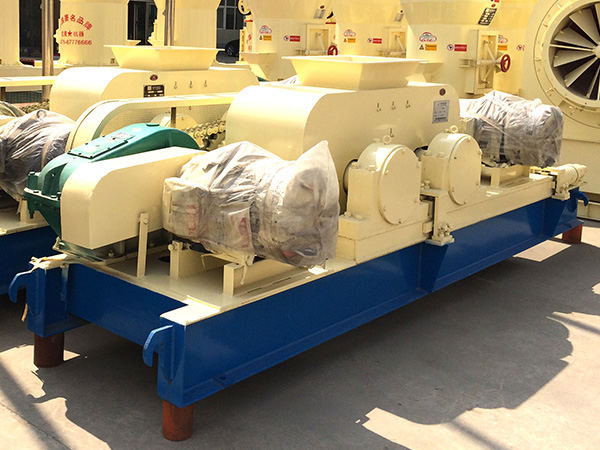

对辊式破碎机

1、对辊破在使用前一定要安装除铁装置,避免铁块损坏机器。

2、对辊破在运转过程中,如果发生堵塞,要停机后处理,不可直接捅矿。

3、对辊破长时间运转后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

性能特点

1、磨耗小、经久耐用

对辊式破碎机的单位成品相对磨耗小,功耗小;易损部位耐用,一般一年左右补焊一次即可,能反复使用,不仅节约了成本,还有利于生产管理与系统运转率的提高;

2、密封性能高

在设备的内部装有防尘板,所以它具有很好的密封性能,可以很好的避免细小物料的扬溅,使得粉尘大大减少,使得工作环境得到很大的改善,对环境污染很少,符合了现代社会中工业生产要保护环境的要求。

物料,且有微裂纹,非常有利于提高其生产效率。

3、结构简单,易于操作

对辊式破碎机由它由机架、一对粗子、三角皮带传动装等主要简易部件组成。工作时,将破碎的物料放人两个向相同方向转动的破碎辊上面,破碎辊会对物料产生磨擦作用,物料会被带入两辊中间,直至被压碎。自动开始工作,减少操作量。

产品结构

对辊式破碎机是由机架、辊子、滚动轴、破碎辊(滚动辊)、拉杆、垫片、弹簧、螺帽、电机、皮带、飞轮组合而成。

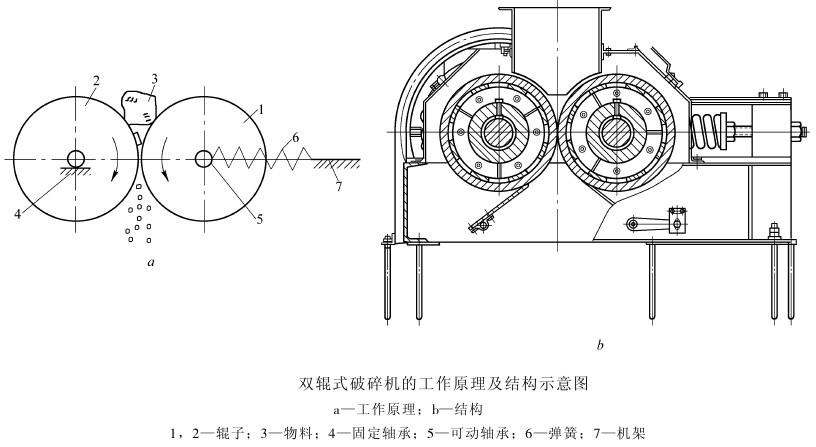

对辊式破碎机结构原理

工作原理

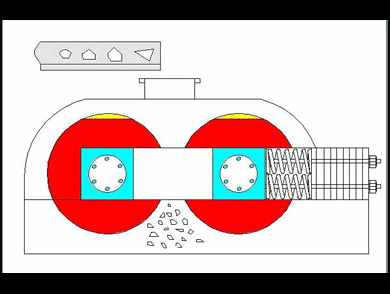

工作原理如图:物料从上面加入对辊破中,两个圆辊相向旋转,由于物料与辊面的摩擦力将物料卷入破碎腔中,被辊子所压碎。已破碎的物料在重力作用下,从两个辊子间的间隙处排出。

技术参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
总重量(t) 2.2 5.9 9.8 13.5 17.2 28.5 39.3
