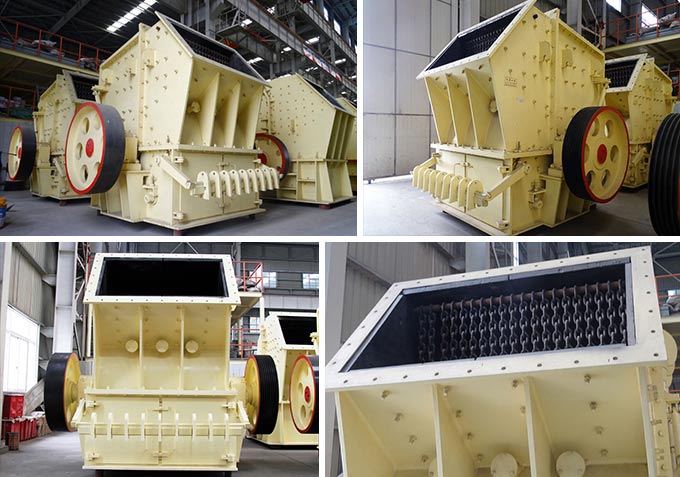

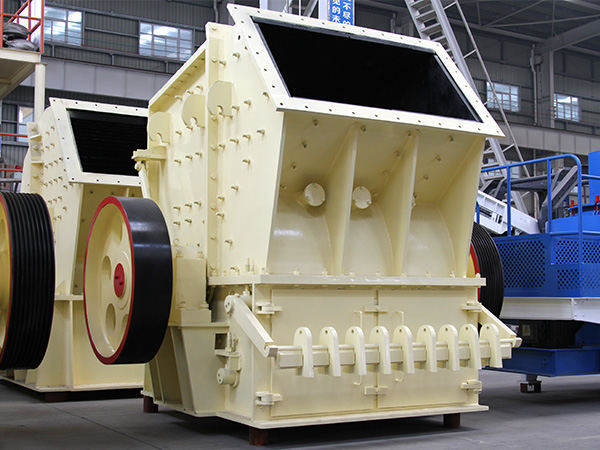

单段破碎机

单段破碎机简介

本系列单段破碎机引进德国先进技术,经过优化设计和结构改进,设计制造的新一代高产破碎机。广泛应用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金属矿山和新型绿色建材等行业，它可以将采场的大块矿石一次破碎到（5mm）入磨需要的粒度，是传统的两段、三段破碎方式的理想换代产品,，简化工艺流程、节约基建投资和生产费用。

性能特点

1、碎碎比大: 大进料粒度可达1.3-1.5m。

2、出料粒度:3-150mm,范围可调整。

3、出料细:加工骨料粒形好,粉状料≤20%。

4、工艺简化：原二级或三级破碎可减少为一段。

5、运行成本低：系统配套功率小，生产成本大大降低。比常规三级破碎节电40%以上。

产品结构

单段锤式破碎机主要由转子、壳体、破碎板、排料篦子和排铁门等组成。

1　转子

转子是破碎机的核心部件，一般采用优质合金钢制成，由锤盘、端盘、隔环、锤头、锤轴、主轴、皮带轮等组成。

2、壳体

壳体由下壳体和上壳体组成，是设备的重要组成部分。

3、破碎板

破碎板与转子工作圆之间的间隙尺寸影响着进入排料带的物料粒度。

4、排料篦子

排料篦子由几块铸造高锰钢篦板组成，按圆周向排列的篦条间隙通过面积大，因此易卸掉含湿的物料。

5、排铁门

主要负责调节排料篦子、防止破碎物料的外泄。

工作原理

物料进入破碎腔内，堆放在机内特设的中间托架上，锤头在中间托架的间隙中运行，将物料连续击碎而坠落，坠落的小块经高速运转的锤头进一步打击而细碎， 后经弧形篦板均整合格后卸出。

技术参数
