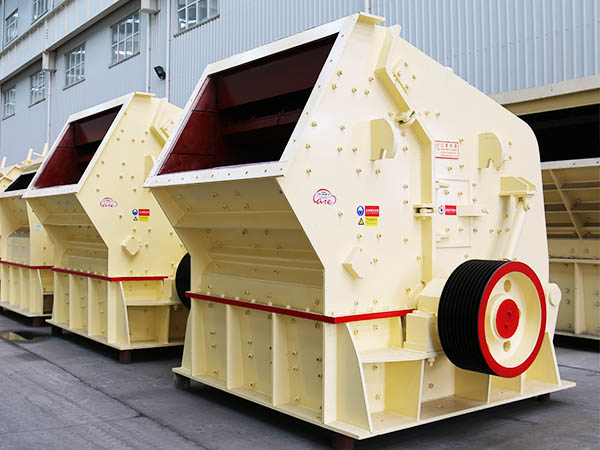

反击式破碎机

反击式破碎机

进料粒度:120-1200mm

生产能力:1-2200t/h

出料粒度:10-400mm

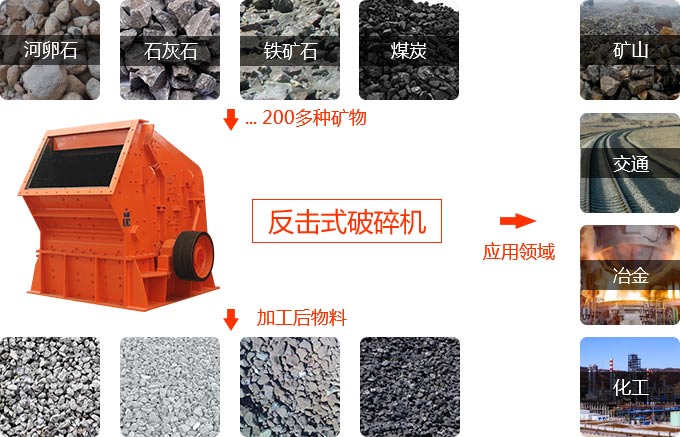

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、建筑垃圾等

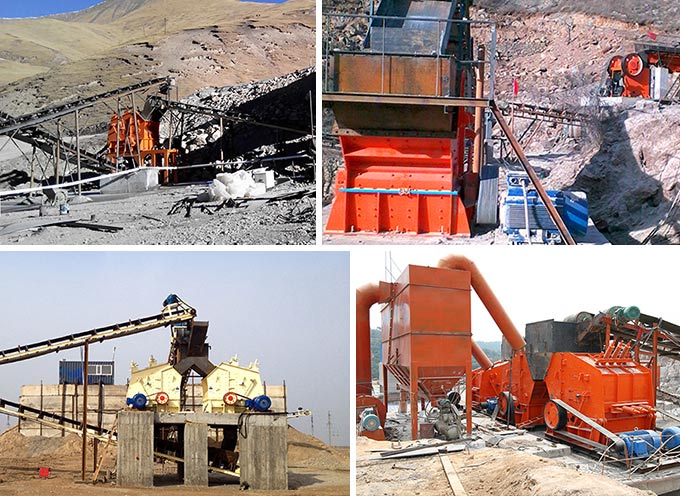

应用范围:广泛应用于选矿、煤炭、建材、化工、耐火材料、冶金、水泥、玻璃、陶瓷、电力等行业

24小时服务热线:
0371-67772727

反击式破碎机简介

反击式破碎机(简称反击破碎机)是一种具有体积小,构造简单,破碎比大,能耗少,生产能力大,产品粒度均匀(呈立方体状颗粒)等特点的高产破碎设备,适用于破碎中硬物料,如水泥厂的石灰石破碎机,而且产品颗粒度可以调节,破碎规格多样化。

反击式破碎机产品讲解视频

反击式破碎机

本系列反击式破碎机能处理边长500毫米以下物料,其抗压强度 高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点。


性能特点

1、进料口大、破碎腔高、适应物料硬度高,块度大、产品石粉少;

2、反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好;

3、结构紧凑、机器刚性强、转子具有大的转动惯量;

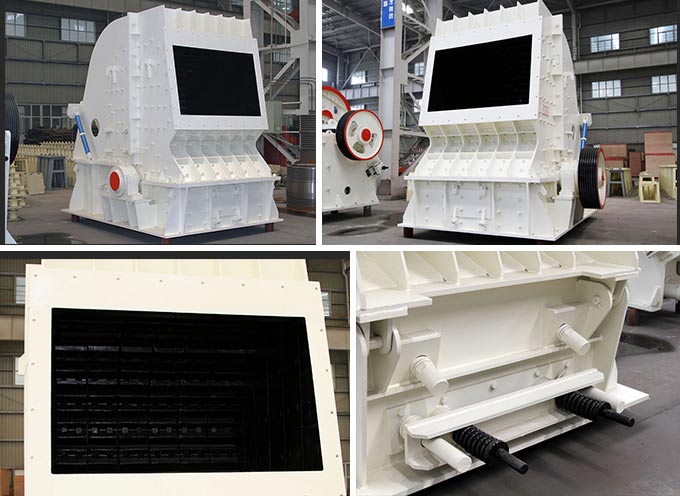

反击式破碎机

4、高铬板锤,抗冲击、抗磨损、冲击力大;

5、无键连接,检修方便,经济可靠;

6、破碎功能全、生产率高、机件磨耗小、综合效益高。

产品结构

1、板锤:板锤的形状与紧固方式与工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求,板锤一般采用高锣铸铁、高锰钢和其它耐磨合金钢制成。

2、压紧块:我公司所生产反击式破碎机的压紧块,具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。

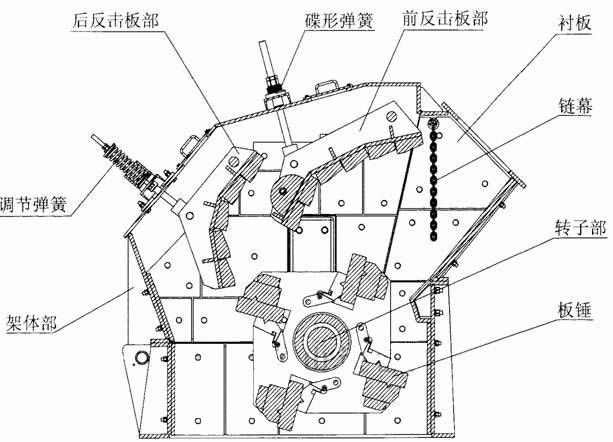

反击式破碎机结构图

3、零部件:反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

4、反击板:反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次继续冲击破碎获得所需的产品粒度。

工作原理

红星反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

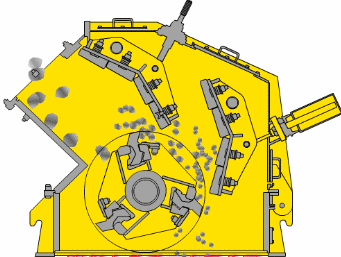

反击式破碎机原理图

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 12 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-66 15 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 17.7 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 100-180 6P   132 22.4 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 130-250 6P   200 27 3180×2720×2620
PF-1320 Φ1300×2000 993×2000 500 165-320 6P   250 34 3220×3100×2620
PF-1520 Φ1500×2000 830×2040 700 300-550 4P   315-400 50.6 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 600-800 630-710 83.21 4400×3866×4009
